Што е заптивка со 12 пински жици за електричен конектор и како ги штити електричните врски?

Што е заптивка со 12 пински жици за електричен конектор?

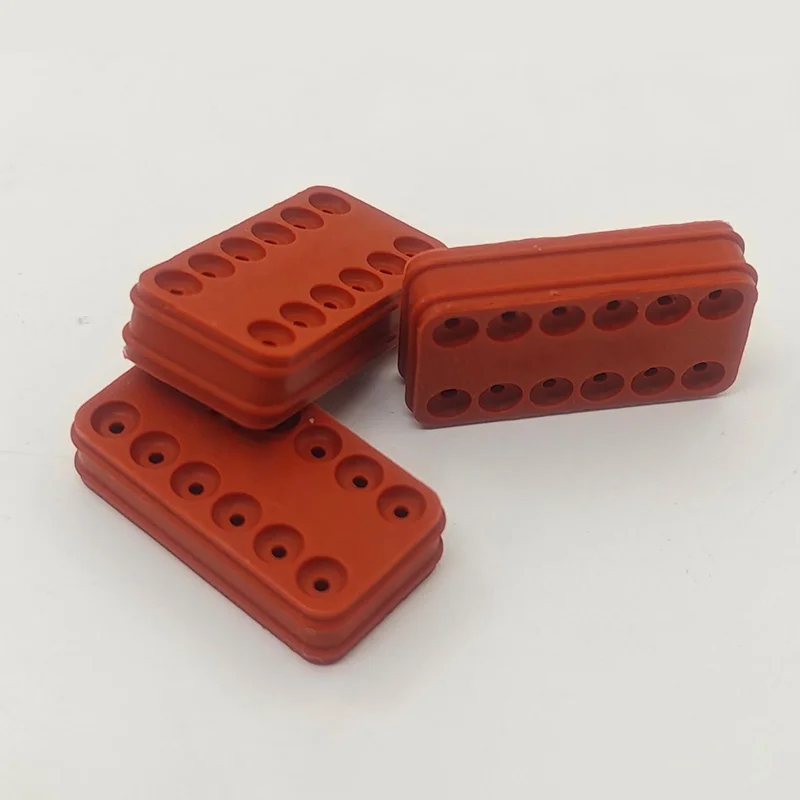

A 12 пински жица заптивка за електричен конекторе заптивна компонента дизајнирана за електричен конектор кој содржи дванаесет индивидуални позиции за поврзување. Неговата примарна цел е да ја запечати областа каде што жиците минуваат во куќиштето на конекторот, помагајќи да се спречат несаканите материи да стигнат до внатрешните терминали.

За разлика од самото куќиште на конекторот, жичаната заптивка е нормално релативно мала еластомерна компонента. Нејзините перформанси во голема мера зависат од димензионалната точност, карактеристиките на материјалот, компатибилноста со дијаметарот на жицата, компресијата и геометријата на шуплината на конекторот.

Во практична примена, заптивката работи заедно со куќиштето на конекторот, терминалите, жиците, механизмите за заклучување и другите елементи за запечатување. Затоа, целосниот систем за запечатување не може да се оцени само со гумената компонента. Заптивката на жицата мора точно да одговара на дизајнот на конекторот и димензиите на кабелот.

За електричните системи со повеќе иглички, запечатувањето на секоја влезна точка на жица е особено важно бидејќи мал отвор околу кабелот може да стане влезна патека за влага, прашина, масло или други загадувачи. Со текот на времето, контаминацијата може да придонесе за корозија, нестабилни електрични перформанси, проблеми со изолацијата или предвремено откажување на компонентите.

Како е структуриран заптивка со 12 пински жици?

Типично решение за запечатување на конектори со 12 пинови може да содржи повеќе области за запечатување што одговараат на поединечни жични шуплини. Во зависност од дизајнот на конекторот, заптивката може да се произведува како индивидуална жичана заптивка, компонента за заптивање со повеќе шуплини или друга специјализирана конфигурација.

Областа за запечатување обично се потпира на контролирани пречки помеѓу еластомерот и околните компоненти на конекторот. Кога жицата е правилно вметната, заптивната усна или површината за заптивање се компресирани околу жичаната обвивка додека останува безбедно поставена во шуплината на конекторот.

Најважните структурни фактори обично вклучуваат:

• Внатрешен дијаметар:Мора тесно да одговара на применливиот дијаметар на жица или кабел.
• Надворешен дијаметар:Мора да одговара на шуплината на конекторот без прекумерна деформација.
• Запечатување усни:Обезбедете контролиран контакт околу површината на жицата.
• Карактеристики на задржување:Помогнете да го зачувате правилно поставено заптивката за време на склопувањето.
• Дебелина на материјалот:Влијае на компресија, флексибилност и долгорочно однесување на запечатување.
• Целокупна геометрија:Мора да одговара на куќиштето на конекторот и конфигурацијата на терминалот.

Бидејќи малите димензионални отстапувања можат да влијаат на перформансите на запечатувањето, прецизното обликување и доследната контрола на квалитетот се важни за производствените апликации.

Што прави заптивката со жица со 12 пински?

Главната функција е да се создаде еколошка бариера околу влезната точка на жицата. Сепак, неговата практична вредност се протега надвор од едноставна хидроизолација.

Вистинското ниво на заштита зависи од целосниот систем на конектори, вклучувајќи го дизајнот на куќиштето, состојбата на парење, димензиите на жиците, материјалот за заптивка, квалитетот на склопувањето и барањата за тестирање. Затоа, заптивката никогаш не треба да се одредува независно од наменетиот систем на конектори.

Кои материјали најчесто се користат?

Изборот на материјал е една од најважните одлуки при развивање или купување на жичана заптивка. Различни електрични средини ги изложуваат компонентите за заптивање на различни комбинации на температура, влага, масла, хемикалии, вибрации и механички стрес.

Силиконската гума често се смета за запечатување на електричните конектори бидејќи нејзината флексибилност ѝ овозможува да се усогласи околу жичаните јакни додека одржува запечатувачки контакт при температурни промени. Сепак, точниот материјал секогаш треба да се избира според вистинското опкружување на работа, наместо едноставно да се избере најчесто користената опција.

Што треба да се земе предвид при изборот на еден?

Изборот на жичана заптивка со 12 пински вклучува повеќе од совпаѓање на бројот на позиции на конекторите. Купувачите и инженерите треба да ги потврдат целосните димензионални и еколошки барања пред да направат нарачка за производство.

1. Дијаметар на жица
   Потврдете го вистинскиот надворешен дијаметар на изолацијата на жицата. Заптивката дизајнирана за значително различен дијаметар може да создаде недоволна компресија или прекумерна сила на склопување.
2. Димензии на шуплината на конекторот
   Надворешната геометрија на заптивката мора точно да одговара на шуплината на конекторот.
3. Гумен материјал
   Изберете го соединението според температурата, влагата, хемикалиите, маслата, изложеноста на УВ и други фактори на животната средина.
4. Цврстина
   Тврдоста на гумата влијае на силата на вметнување, компресија, флексибилност и контакт на запечатување.
5. Температурен опсег
   Очекуваните минимални и максимални работни температури треба да се дефинираат пред одобрување на материјалот.
6. Барање за заштита на животната средина
   Определете го потребното ниво на заштита на животната средина за комплетното склопување на конекторот.
7. Процес на склопување
   Рачното вметнување, автоматското склопување на ременот, стегањето на терминалот и спојувањето на конекторот може да наметнат различни барања за заптивката.
8. Обем на производство
   Проектите со голем обем може да ги оправдаат посветените алатки и оптимизираните процеси на обликување, додека апликациите со мал обем може да бараат различни развојни стратегии.

Каде се користат жичени заптивки со 12 пински?

Конфигурација за заптивање со 12 пина може да се користи секаде каде што повеќе електрични кола треба да поминат низ конектор додека се одржува заштитата на животната средина.

• Автомобилски жици:Моторни прегради, електроника на каросеријата, системи за осветлување, сензори, контролни модули и други електрични системи на возилата.
• Електрични возила:Избрани нисконапонски електрични интерфејси, сензори, контролни системи и помошна електрична опрема.
• Индустриска опрема:Машини, системи за автоматизација, контролни кабинети, сензори, мотори и мобилна опрема.
• Земјоделски машини:Опрема изложена на кал, дожд, прашина, вибрации и температурни промени.
• Градежни машини:Тешка опрема која бара издржливи електрични врски во тешки надворешни средини.
• Електрични системи на отворено:Опрема изложена на дожд, прашина, влажност и променливи услови на животната средина.
• Специјализирана електронска опрема:Апликации кои бараат компактно поврзување со повеќе кола со еколошки запечатување.

Точната апликација го одредува потребниот материјал, димензиите, структурата на запечатувањето и методот на валидација. Компонента погодна за заштитен систем за контрола на затворен простор можеби не е погодна за отворен простор на моторот или тешка надворешна машина.

Како треба да се инсталира жица заптивка?

Правилната инсталација е од суштинско значење бидејќи дури и висококвалитетната заптивка може да ја изгуби својата ефикасност ако е оштетена, неправилно поставена или споена со несоодветна жица.

1. Проверете ја заптивката:Проверете дали има исеченици, пукнатини, деформации, блиц, контаминација или други видливи дефекти.
2. Потврдете ја компатибилноста на жиците:Проверете дали дијаметарот на жицата одговара на наведениот опсег на запечатување.
3. Подгответе ја жицата:Проверете дали жичаната јакна е чиста и неоштетена.
4. Поставете ја заптивката правилно:Проверете дали компонентата за заптивање е ориентирана според дизајнот на конекторот.
5. Внимателно вметнете го терминалот:Избегнувајте кинење или тркалање на заптивната усна при вметнување на терминалот.
6. Потврдете го задржувањето на терминалот:Потврдете дека терминалот ги достигнал правилната положба и механизмот за заклучување.
7. Проверете го финалниот склоп:Проверете ја положбата на заптивката и состојбата на спојувањето на конекторот пред тестирањето.

За автоматско производство, заптивката треба да се процени и за компатибилност со опремата за вметнување, алатките, брзината на склопување и барањата за подмачкување. Прекумерната сила на вметнување може да го оштети заптивката или жицата, додека недоволната компресија може да ја намали заштитата на животната средина.

Какви проблеми може да предизвика лошо избраниот печат?

Многу проблеми со запечатувањето на конекторот потекнуваат од неусогласеност помеѓу заптивката и вистинската примена, наместо од концептот на самиот систем за заптивање.

Овие прашања покажуваат зошто одлуките за купување треба да се засноваат на целосни технички спецификации наместо само на цена или изглед.

Како прилагоденото производство го подобрува запечатувањето на конекторот?

Стандардните компоненти за заптивање се практични кога димензиите на конекторот и жицата веќе одговараат на воспоставениот дизајн. Сепак, многу OEM и индустриски проекти бараат приспособена геометрија поради посебните шуплини на конекторот, невообичаените дијаметри на жиците, ограничениот простор за инсталација или тешките еколошки услови.

Прилагоденото производство овозможува профилот на запечатување, димензиите, материјалот, цврстината, бојата и процесот на производство да се развијат околу апликацијата на клиентот.

На пример, приспособен проект за заптивка со жица со 12 пина може да бара:

• Прилагодени внатрешни дијаметри за различни спецификации на жици
• Специјална надворешна геометрија за сопствено куќиште на конектор
• Различни дизајни за запечатување усни
• Специфична цврстина на гума
• Приспособени бои за идентификација на колото
• Избор на материјал врз основа на температура или хемиска изложеност
• Алатка развиена од цртежи, примероци или 3D податоци
• Конзистентна димензионална контрола за производство со голем волумен

Жеџијанг Гуоминг гума технологија Co., Ltd.може да се земе предвид при набавка на приспособени гумени компоненти за заптивање за апликации за електрични конектори. За OEM проектите, обезбедувањето целосни технички информации на почетокот на развојот може да помогне да се намалат непотребните циклуси на земање примероци и да се подобри комуникацијата помеѓу дизајнерот на конектори, производителот на заптивките и тимот за склопување.

Што треба купувачите да побараат од производителот на жичани заптивки?

Пред да изберат добавувач, тимовите за набавки треба да воспостават јасна техничка листа за проверка. Ова помага да се спречи компонента што изгледа правилно да се користи во несоодветна апликација.

За индустриските и автомобилските програми, купувачите треба да ја земат предвид и конзистентноста на производството, следливоста, техничката комуникација, управувањето со алатките, пакувањето, способноста за испорака и долгорочната стабилност на снабдувањето.

Доверливиот однос со добавувачи треба да се протега надвор од првиот примерок. Долгорочните перформанси на конекторот зависат од одржувањето стабилни својства на материјалот, прецизноста на димензиите и контролите на производството во повеќе серии.

Најчесто поставувани прашања

Конечни размислувања

A 12 пински жица заптивка за електричен конекторе мала компонента со важна улога во доверливоста на електричното поврзување со повеќе кола. Неговата ефикасност зависи од интеракцијата помеѓу материјалот, геометријата, големината на жицата, шуплината на конекторот, компресијата, процесот на склопување и условите на околината.

За инженерските тимови, најважниот чекор е да се дефинира целосната работна средина пред да се избере материјалот за заптивање и димензиите. За тимовите за купување, способностите на добавувачите, конзистентноста на производството, поддршката за прилагодување и контролата на квалитетот треба да се земат предвид заедно со единечната цена.

Кога стандардната компонента не може да ги задоволи барањата, жичаната заптивка дизајнирана од OEM може да обезбеди попрецизно вклопување на системот на конектори. Работењето директно од инженерски цртежи, примероци или димензионални спецификации исто така може да им помогне на производителите да развијат решение за запечатување кое е подобро усогласено со конечната апликација.
