Зошто тие поминуваат лабораториски тестови, а сепак не успеваат на терен? Анализа на 3-те најчести точки на болка во заптивките на конектори за автомобили

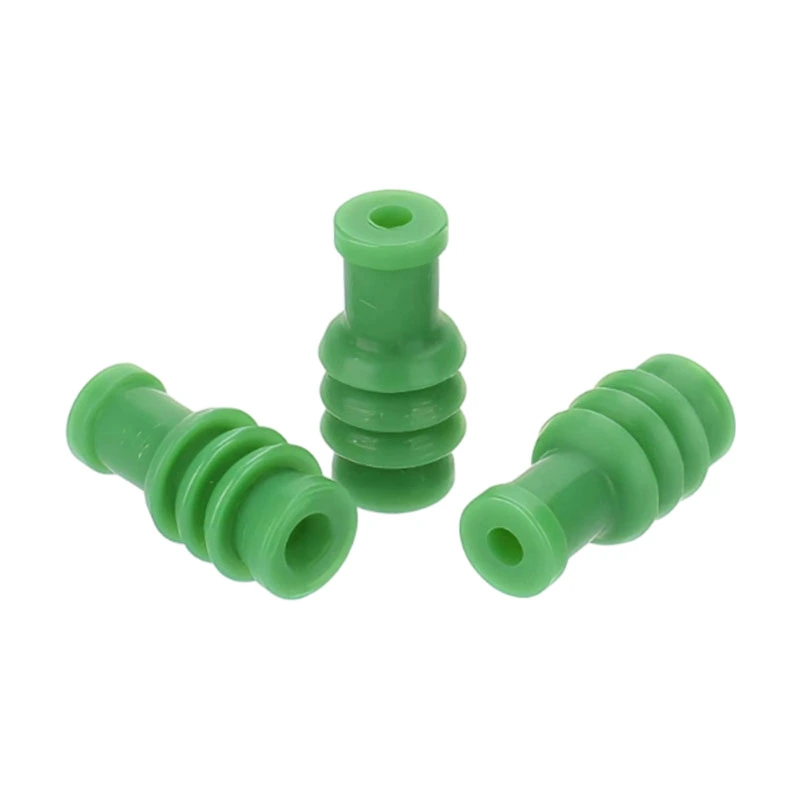

Вообичаени проблеми со заптивките на автомобилски конектори: 3 високофреквентни болни точки и решенија на инженерско ниво

Со 11 годишно искуство возаптивка на автомобилскиот конекториндустрија, спроведувам анализи на неуспех за над 20 клиенти годишно. Менаџерите за набавки најчесто прашуваат: „Зошто постојано се појавуваат проблеми по масовната инсталација во возилата? Во меѓувреме, дизајнерските инженери честопати се збунети од прашањето: „Зошто деловите што ги исполнуваат лабораториските стандарди не успеваат откако ќе бидат распоредени на терен?“ Врз основа на податоците од истражувањето на индустријата од SAE International во 2024 година - што покажува дека 32% од дефектите на заптивките произлегуваат од несоодветно вклопување во дизајнот, 47% од неусогласеност со работните услови и 21% од грешки во склопувањето - ги составив трите најчести категории на проблеми што ги загрижуваат купувачите и инженерите. За секоја категорија, обезбедувам реални студии на случај, податоци од емпириски тестови и акциони решенија.

I. „Локален дефект на заптивките“ во повеќе-пински конектори: за моделите со 12 или повеќе пинови, 32% од дефектите се припишуваат на истекување на еден игла.

Сценаријата што им задаваат на купувачите најголеми главоболки: Минатата година, доставувавме заптивки со 16-пински конектори на производител на комерцијални возила. Додека производите успешно ги поминаа сите лабораториски тестови за потопување и отпорност на прашина IP67, клиентот пријави - шест месеци по инсталацијата на возилото - дека „загадувачите во моторниот простор навлегле во 8-та позиција на пиновите“. По преземањето и проверката на единиците, откривме дека стапката на компресија на заптивната усна на таа специфична позиција на иглата е само 12% - значително под стандардното барање од 20%. Овој тип на „неуспех со еден игла“ е причина за дури 32% од проблемите во проектите со повеќе-пински конектори кои вклучуваат 12 или повеќе пинови, што го прави водечка причина за масовно враќање во набавките.

Основното тесно грло од инженерска перспектива：Повеќето дизајни се фокусираат исклучиво на „±0,01 mm толеранција за поединечни дупки“, додека го занемаруваат прашањето за „нерамномерна распределба на стресот при целокупната компресија“. Во компонента за заптивање со 16 дупки, периферните дупки се под влијание на структурата на куќиштето; следствено, тие доживуваат 15-20% помала сила на притисок од централните дупки. Кога се комбинираат со вибрациите од 10–2000 Hz што се среќаваат за време на работењето на возилото, ова доведува до развој на опуштеност и празнини во запечатувачките усни по само три месеци.

Поддржано од емпириски податоци：Користевме FEA (анализа на конечни елементи) за да ги симулираме условите за компресија на заптивка со 16 дупки; просечниот притисок на запечатување на периферните дупки беше 0,3 MPa, додека централните отвори достигнаа 0,4 MPa - разликата во притисокот надминува 25%. Кога овој диференцијал на притисок се контролира во рамките на 5%, веројатноста за локализиран дефект се намалува од 32% на 4%.

Решение (потврдено и распоредено кај 3 клиенти):

1. Компензација на стрес од страна на дизајнот: Користејќи FEA за симулирање на комбинираната работна состојба „компресија + вибрации“, запечатувачките усни на позициите на периферната дупка беа задебелени за 0,1 mm; истовремено, дијаметрите на соодветните дупки за мувла беа намалени за 0,005 mm, што резултираше со природно избалансирана дистрибуција на стресот по калапот.

2. Страната на испорака обезбедува „Извештај за тест на стрес“.: Обезбедете му на купувачот фактички податоци за мерење на стрес за 12 назначени точки на заптивките што ја придружуваат секоја серија, осигурувајќи дека разликата во притисокот останува ≤ 5%.

3. Крајот на склопувањето воспоставува „Црвена линија за ограничување на компресија“: Прирачникот за склопување истакнува црвено: „Компресијата на дупките на рабовите мора да достигне 20% ± 2%. За таа цел е обезбеден наменски мерач на чувствител; по завршувањето на склопувањето, од работниците се бара да направат вистински мерења и да ги евидентираат резултатите.

II. „Контрадикторности во изведбата на материјалот“ во апликациите за висок напон на новата енергија: во проектите од 800V, 47% од примероците беа отфрлени поради некомпатибилност помеѓу топлинската и отпорноста на лакот.

Најконтрадикторните барања на дизајнерските инженери: За проект за високонапонски конектор од 800V кај производителот на нови енергетски возила, компонентите за заптивање треба да издржат 160°C (врвна температура на батерискиот пакет) и да поминат тест за отпорност на лакот од 10 kV. Како и да е, конвенционалните материјали се соочија со дилемата „catch-22“: силиконот со висока отпорност на лак може да толерира само температури до 140°C - стврднување по само еден месец од инсталацијата на возилото - додека силиконот отпорен на топлина доживеа пад од 35% во перформансите на отпорот на лакот на 160°C, што резултираше со дефект на само секунда од тестирањето на диелектрикот60. Ваквите прашања за „материјална некомпатибилност“ доведоа до отфрлање на 47% од првичните примероци во овој проект од 800 V, што сериозно го одложи циклусот на набавка.

Основна точка на расправа: „Термичкиот отпор“ и „отпорот на лакот“ на силиконот се во обратна корелација: додавањето на адитиви отпорни на лак (како нано-алумина) ги дестабилизира молекулите на силоксан, а со тоа ја намалува горната граница на термичка отпорност; обратно, додавањето на адитиви отпорни на висока температура (како што е фенилсилоксан) ги разредува компонентите отпорни на лак, со што се загрозуваат перформансите на изолацијата.

Решение (Опипливи резултат од 12 повторувања на формула):

1. Прилагодена формулација на соединение：Во соработка со производителите на материјали, развивме композитен материјал кој се состои од гасена силика, 1,5% нано-алумина и 2% фенилсилоксан. По тестот за стареење од 1.000 часа на 160°C, материјалот покажа стапка на варијација на тврдоста од ≤8% и време на отпорност на лакот од 80 секунди на 10 kV - далеку над барањата на клиентот од 60 секунди.

2. Хиерархиски структурен дизајн：Внатрешниот слој на заптивката (во контакт со високонапонските иглички) користи силикон со висок лак, додека надворешниот слој (во контакт со куќиштето) користи силикон отпорен на високи температури; овој пристап не само што ги решава конфликтните барања за изведба, туку и ги намалува трошоците за материјали за 15%.

3. Кооптимизација на ниво на систем：Препорака за купувачите и инженерите: Додавањето три перки за дисипација на топлина во куќиштето на конекторот ја намалува вистинската работна температура на заптивката од 160°C на 145°C, а со тоа дополнително го продолжува работниот век.

Валидација на податоци: По неговото имплементирање во проектите на 800V на два нови производители на енергетски возила, ова решение ја зголеми стапката на поминување на примерокот од 53% на 100%, додека стапката на дефекти по масовната инсталација остана ≤0,03%.

III. „Латентни дефекти“ предизвикани од грешки во склопувањето: 21% од проблемите не произлегуваат од неисправни производи, туку од неправилно склопување.

Загубите најлесно се занемаруваат од купувачите: Производител на патнички возила во Северна Кина пријави случаи на „пукање и дефект на компонентите за заптивање“. При расклопување и проверка, беше откриено дека 70% од неуспешните делови покажаа стапка на компресија која надминува 30% (во споредба со стандардната граница од 20%). Овој проблем произлезе од монтажните работници - во обид да ги „оптимизираат перформансите на запечатувањето“ - насилно ги впиваа заптивките во нивните жлебови користејќи шрафцигери; оваа практика не само што резултираше со прекумерна компресија, туку и ги оштети запечатувачките усни. Истражување од 2024 година од SAE покажува дека 21% од дефектите на запечатувањето се припишуваат на грешки во склопувањето; таквите прашања ефективно ги трансформираат „квалификуваните производи“ што ги набавува компанијата во „остаток“, а истовремено предизвикуваат и одложувања во производството.

Вообичаени грешки при склопување и нивните последици:

Решение (стапката на неуспех по обуката намалена за 90% кај 5 клиенти):

1. Стандардизација на алатки：Обезбедете им на купувачите наменски „Специјализиран комплет алат за инсталација“ - вклучувајќи пластични пинцети за гумени заптивки и бакарни водилки за флуорогумени заптивки - за да се осигурате дека металните алатки не доаѓаат во допир со усните за запечатување.

2. Доказ за визуелна грешка：Црвена „ознака за ориентација“ (на пр. „Оваа страна навнатре“) е испечатена на заптивката, што одговара на ознаките на куќиштето на конекторот; „Картичка за мерење на компресија“ е вклучена со пратката, што ја означува стандардната компримирана дебелина за овој специфичен модел на заптивки (на пр., оригинална дебелина: 8 mm → компресирана дебелина: 6,4–6,8 mm).

3. 1-часовна специјализирана обука：Работниците во собранието добиваат инструкции за „Принципот на три проверки“ - алатки за проверка, ориентација и компресија - проследено со демонстрација во живо на правилните процедури. Секој работник кој не ги исполнува стандардите мора да помине на преквалификација додека успешно не го помине практичното оценување.

Последен совет за купувачите и инженерите: За да се избегнат стапици, „Прво проценете го сценариото, а потоа утврдете го решението“.

Колку подолго се работи на ова поле, толку станува појасно: не постои нешто како „универзален“ модел на печат. Многу прашања се јавуваат затоа што специфичната работна средина - „сценариото“ - не е целосно разбрана. Кога купувате, не фокусирајте се само на фактори како „ИП рејтинзи“ или „опсези на отпорност на температура“; наместо тоа, задолжително прашајте ги инженерите овие три прашања:

1. Каде се поставени конекторите во возилото? (Моторниот простор, батерискиот пакет или вратите - локации со многу различни работни услови.)

2. Дали монтажата ќе се изврши со помош на автоматизирана опрема или рачно? (Ова влијае на структурниот дизајн на заптивките.)

3. Кои се имплицитните барања во рамките на критериумите за прифаќање на крајниот клиент? (на пр., извршување на тестирање IP67 по потопување на ниска температура)
